UG怎样标注尺寸公差

在机械设计与制造过程中，精确标示尺寸公差是保障产品质量的关键环节。ug软件具备功能完善、操作高效的尺寸公差标注能力，下面将系统讲解其具体应用步骤。

首先，打开UG中的模型文件，并切换至工程图模块。该模块支持基于三维模型生成二维工程图纸，并可在此环境中完成各类尺寸及其公差的规范标注。

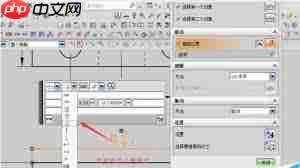

当需标注线性尺寸公差时，可在“尺寸”工具栏中选取线性尺寸标注命令。依次点击待标注的两个几何要素，随后指定尺寸线放置位置。此时显示的是基本尺寸值。若要添加公差信息，只需双击该尺寸，调出“编辑尺寸”对话框，切换至“公差”选项卡。在此界面中，用户可选择多种公差表达方式，例如对称公差、上偏差/下偏差（极限偏差）等，并输入对应数值，确认后即完成线性尺寸公差的设定。

针对圆形特征的公差标注，同样从“尺寸”工具栏中调用直径或半径标注命令进行初始标注。完成后，双击该尺寸，在“编辑尺寸”对话框的“公差”选项卡内配置所需的公差类型及数值，最后点击“确定”。

'>

炫图AI

全能AI修图神器，AI换装、修图、改图、P图

下载

角度类尺寸的公差标注流程也保持一致：先使用角度尺寸标注工具完成基础标注，再通过双击进入编辑界面，在“公差”选项卡中设定格式与具体数值。

UG还提供公差自动标注功能。可通过顶部菜单栏进入“首选项” → “尺寸”，在弹出的设置窗口中定位到“公差/精度”区域。在此可预设默认的公差样式，包括公差表示方法（如±、H7、g6等）、小数位数、显示格式等参数。完成设定后，后续所有新标注的尺寸将自动按此规则附加公差信息。

另外，已标注的尺寸公差亦支持随时修改。若发现原始设定存在误差，或需调整公差类型、数值范围，仅需再次双击对应尺寸，在“编辑尺寸”对话框中重新配置即可，操作灵活便捷。

借助上述多种方式，UG软件能够高效、精准地实现各类尺寸公差的标注任务，为机械设计和加工过程提供严谨、统一的技术依据，从而确保零部件的互换性、装配精度以及整体性能达标。无论面对单个零件还是大型装配结构，UG的尺寸公差标注体系均能全面适配实际工程需求，显著提升设计效率与制造可靠性。
