Auto CAD2020如何绘制圆与另一个圆相切

在autocad 2020中，绘制一个圆与另外两个圆同时相切是工程制图中高频使用的操作之一。熟练掌握该方法，有助于提升绘图精度与工作效率。

首先，启动AutoCAD 2020软件，并进入标准绘图环境。

方法一：调用“相切、相切、半径”绘图命令

1. 在顶部菜单栏中点击【绘图】→【圆】→【相切、相切、半径】。

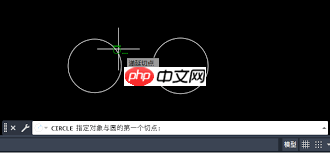

2. 命令行将显示提示：“指定第一个切点”。将光标移至目标圆边缘附近，待出现“切点”捕捉标记时单击左键，完成第一个切点的定位。

3. 随后命令行提示：“指定第二个切点”。同样将光标靠近第二个圆的轮廓，待捕捉标识出现后单击左键确认。

4. 最后命令行提示：“输入圆的半径”，在键盘中键入所需数值并按回车键，系统将自动生成一个与两圆均相切的新圆。

方法二：结合对象捕捉功能手动定位圆心

1. 先确保已绘制好两个作为基准的参考圆。

2. 点击【绘图】→【圆】→【圆心、半径】。

3. 当命令行提示“指定圆心”时，按住Shift键不放，同时单击鼠标右键，在弹出的捕捉快捷菜单中选择【切点】选项。

4. 将鼠标移至第一个参考圆上，当出现绿色“×”形切点标记时单击左键，该点即为新圆的圆心位置。

5. 输入半径值并回车，此时所绘圆将与第一个参考圆严格相切。

6. 若需确保该圆也与第二个参考圆相切，可重复步骤3–4：再次按Shift+右键调出捕捉菜单，选择【切点】，并将光标移至第二个圆上进行精确定位，从而实现双圆相切效果。

使用提醒

1. 使用“相切、相切、半径”方式时，请注意所设半径必须满足几何可行性条件；过大或过小可能导致无法生成有效解。

2. 启用对象捕捉时，建议开启【切点】捕捉模式（可通过状态栏F3或对象捕捉设置中勾选），以提高定位准确性。

3. 如操作未达预期，可使用Ctrl+Z快速撤销，调整参数后重试。

借助上述两种方式，用户可在AutoCAD 2020中高效构建符合工程要求的相切关系图形。无论应用于机械装配图、模具结构设计，还是建筑节点详图，此技能均可显著增强图纸的严谨性与专业度。立即打开软件实践一下吧！
